北上市消防団第四分団第三部屯所

火の見櫓

屋根 □型
半鐘 あり
見張台 □型
□型

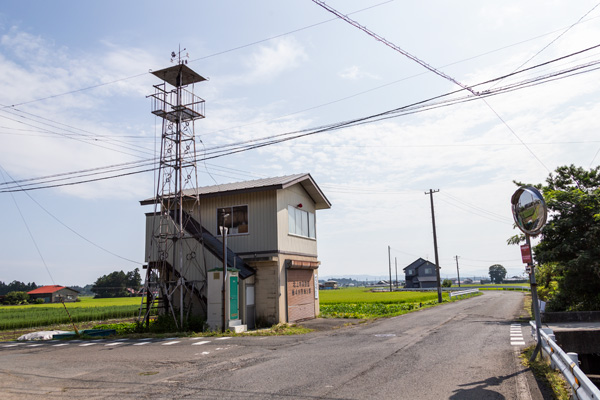

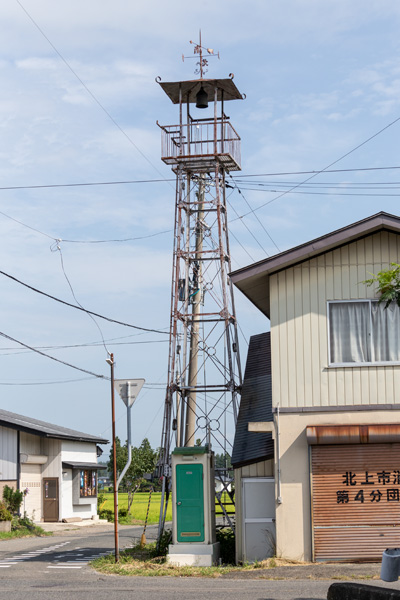

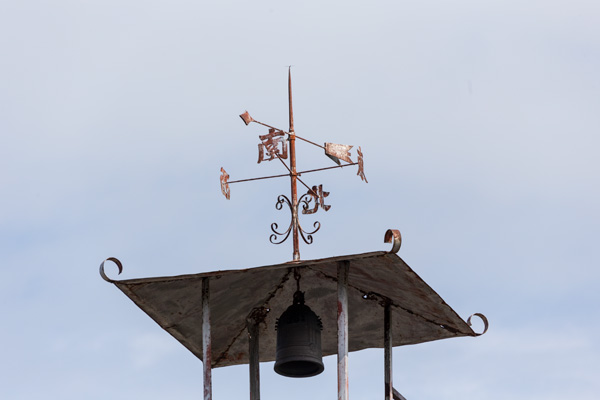

 JR東日本 北上駅の北東約1.5km、田畑の中に住宅が点在する地帯の、やや住宅が密集した場所の市道交差点角に建つ櫓。屋根は四角形で、頂部には、避雷針と風向計、東西南北の切り抜き文字を用いた方位標、カールしたデザインの屋根飾りを備えているほか、隅棟には蕨手が見られる。

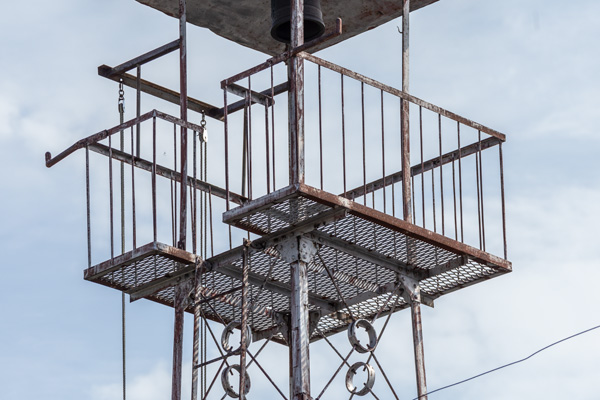

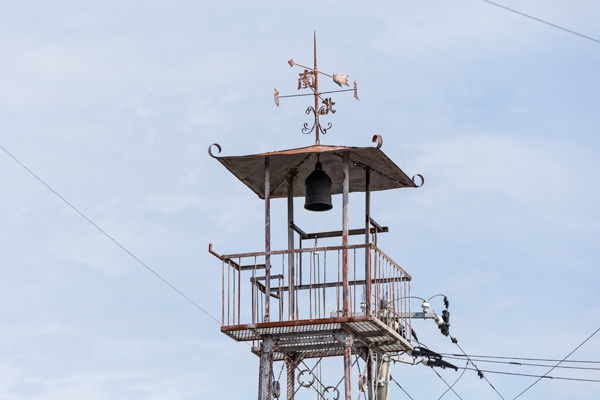

見張台は四角形で、高欄は手摺と下部外縁が等辺山形鋼、垂直材が丸鋼、床板はエキスパンドメタル製。半鐘は屋根裏中心に吊るされている。梯子出入口部分のある面の両脇に、ホース干し用の竿が張り出している。

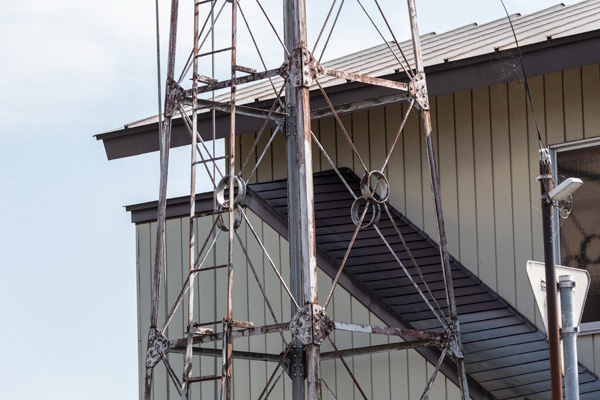

 脚は四本で、主材と水平材が等辺山形鋼製、斜材は丸鋼をリング式張力調整装置で締結したもの。各部の接合はプレートにより、主材はリベットで、水平材と斜材は六角ボルトによって締結されている。
梯子は一段で桁外設置。基部は斜材がΛ型に設けられており、そこから上部の主材プレートに向けて補剛が入れられている。

全景 見張台 屋根 見張台欄干 脚部 基部
