鹿角市消防団第十七分団第三部

火の見櫓

屋根 ○型
半鐘 あり
見張台 ○型
△型

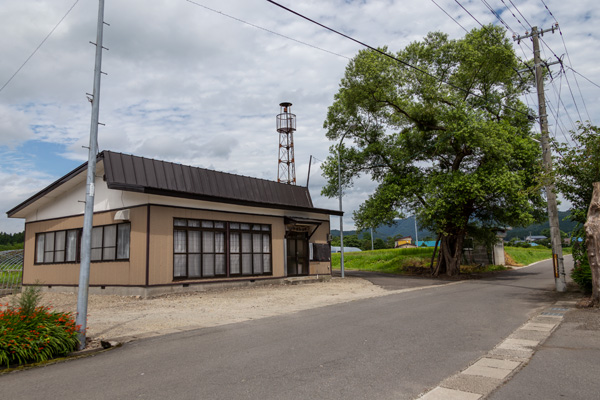

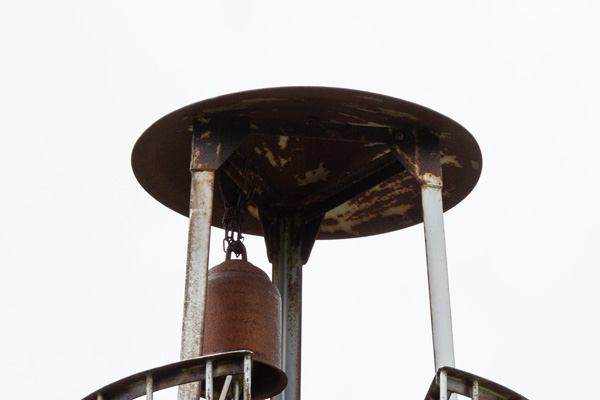

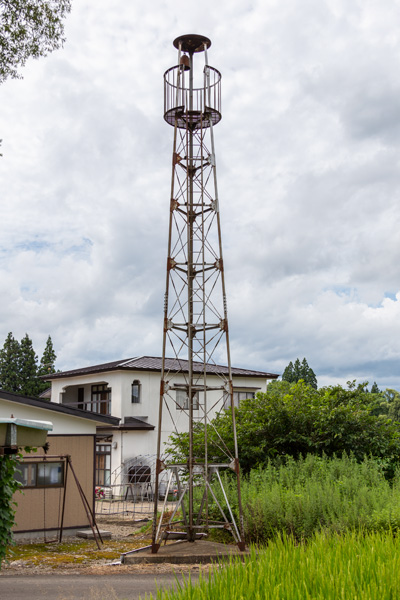

 JR東日本 花輪線十和田南駅の東方約5kmほど、周囲を田畑に囲まれた新田地区の集会所の傍らに建つ櫓。屋根は浅い円形で、避雷針や風向計、蕨手などの装飾的な要素は一切見られない。半鐘は屋根裏の梁に吊るされている。

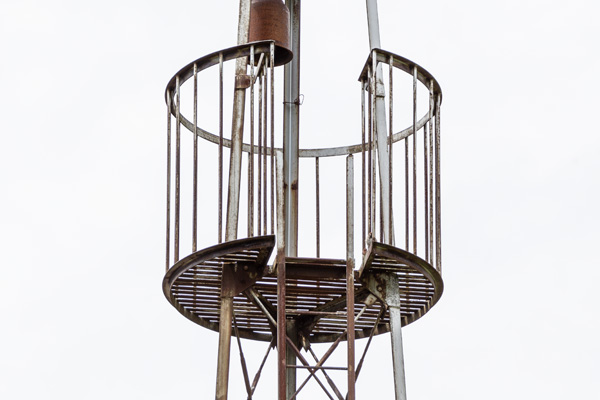

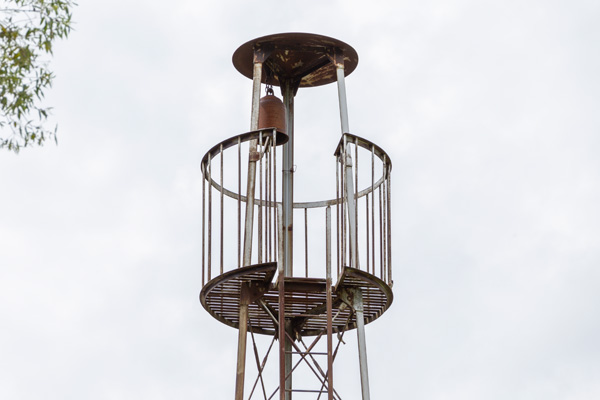

見張台は円形で、高欄は手摺、下部外縁が等辺山形鋼を外向きにしたもの、垂直材は丸鋼製となっている。床面は梯子出入口部分のみ方形に切り欠きが入っている。

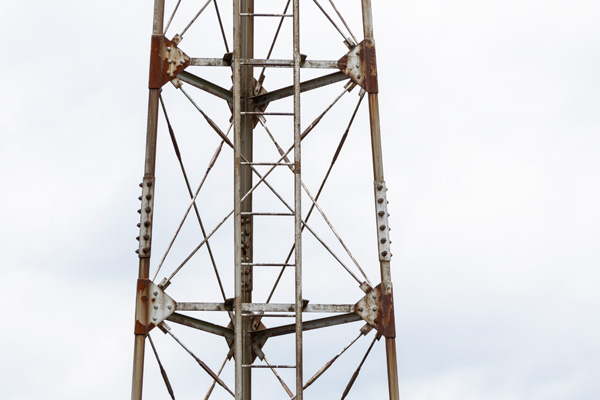

脚は三本で、主材、水平材が等辺山形鋼製、斜材は丸鋼に枠式ターンバックルを備えたものをX字状に配している。各節の接合はプレートにより、主材とは溶接で、水平材・斜材とは六角ボルトで締結されている。ボルトは頭が桁の内側でナットが外側を向いている。

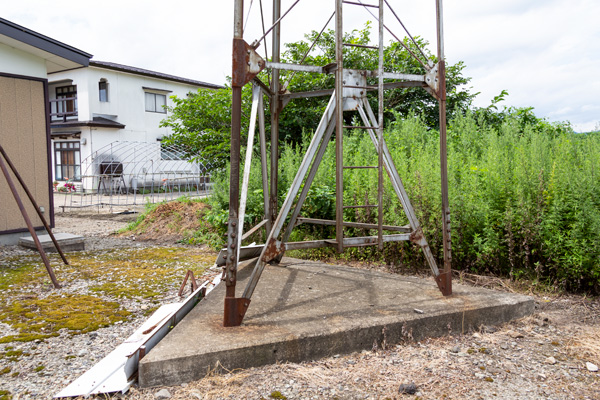

梯子は一段で桁外設置。基礎はコンクリート造の三角形で、櫓基礎部分は、ガセットプレートが半分コンクリートに埋設され、そこに主材と方杖が接続されている。

全景 見張台 屋根 見張台欄干 脚部 基部

ストリートビュー
