新斗米会館

火の見櫓

屋根 ○型
半鐘 あり
見張台 ○型
△型

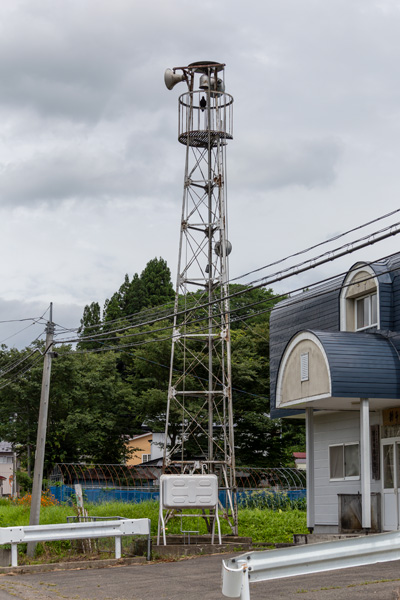

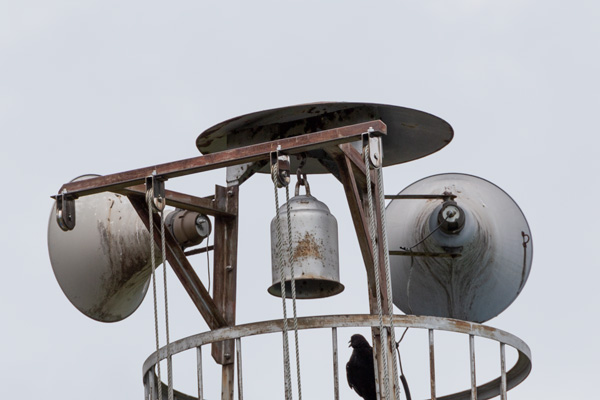

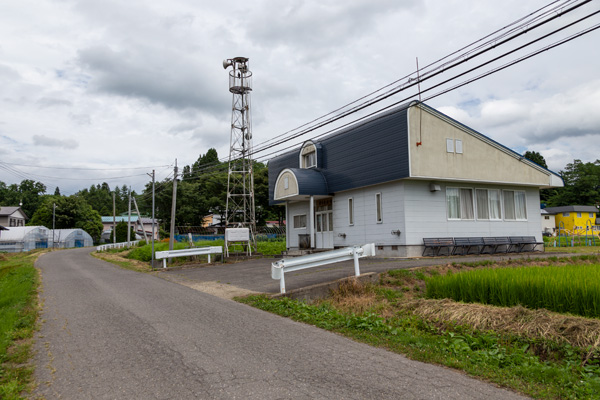

 JR東日本花輪線柴平駅の東側、間瀬川を渡った先の下斗米地区の集会所敷地内に建つ櫓。屋根は非常に浅い円形で、避雷針や風向計、屋根飾りなどの装飾は一切見られない。屋根下には半鐘が吊るされている他、二方向に向けてスピーカーが設置されている。

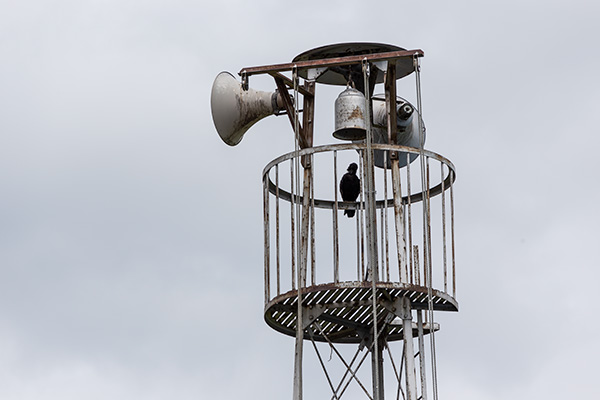

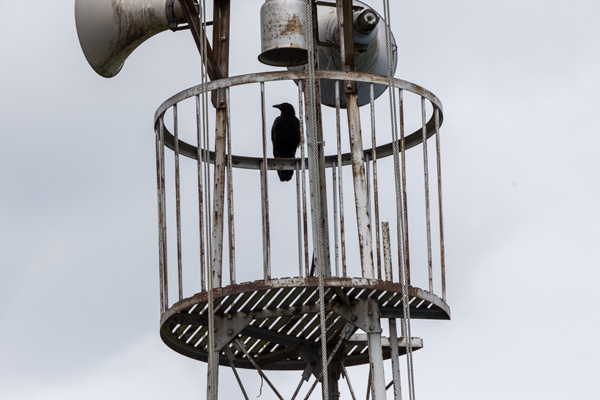

見張台は円形で、高欄は手摺と下部外縁が等辺山形鋼、垂直材が丸鋼製。脚からは方杖に支えられた梁が突き出しており、その先には竿が渡され、ホース昇降用の滑車が四つ設置されている。

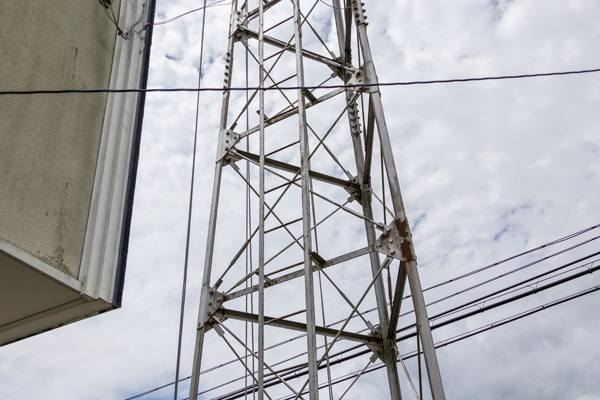

脚は三本で、主材と水平材が等辺山形鋼製、斜材は丸鋼に枠式ターンバックルを装着したものをX字状に配している。各節の接合はプレートにより、主材とは溶接、水平材・斜材とは六角ボルトによって結合されている。

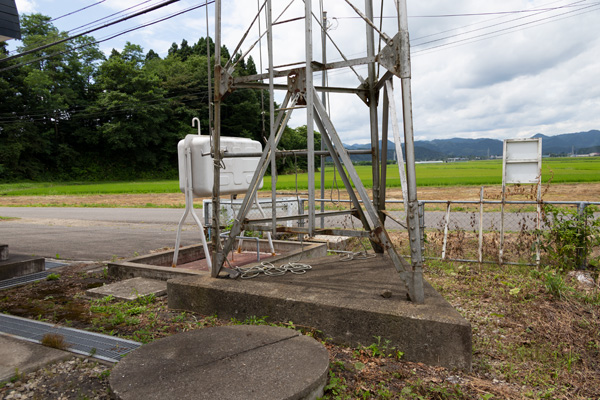

梯子は一段で桁外設置。基部はΛ型の方杖の下部に水平の補剛を配したA字型になっている。基礎は三角形のコンクリート製で地表より若干高さがある。

全景 見張台 屋根 見張台欄干 脚部 基部
