下田公民館

火の見櫓

屋根 □型
半鐘 あり
見張台 □型
□型

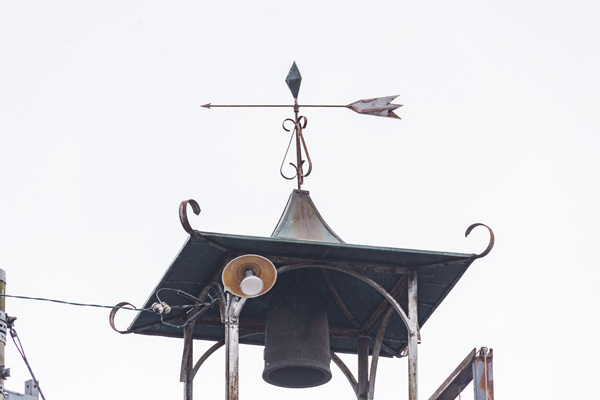

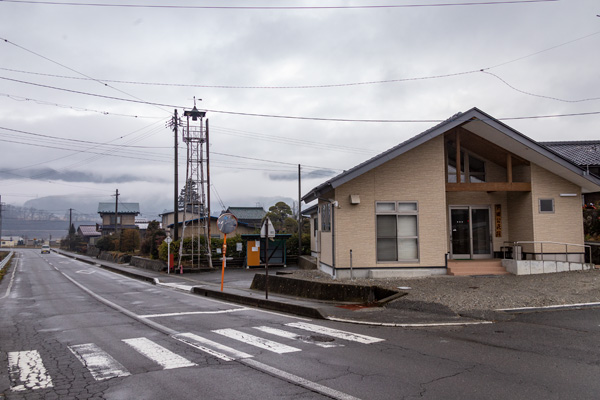

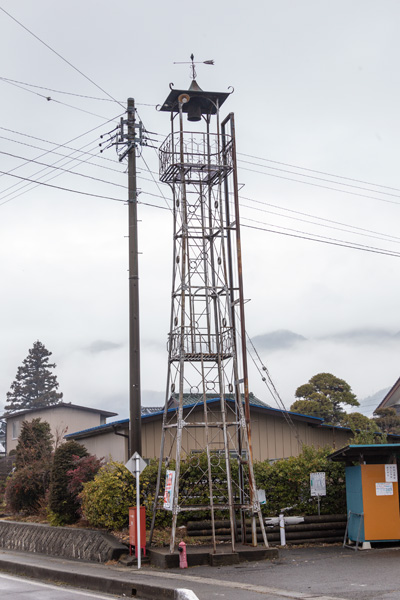

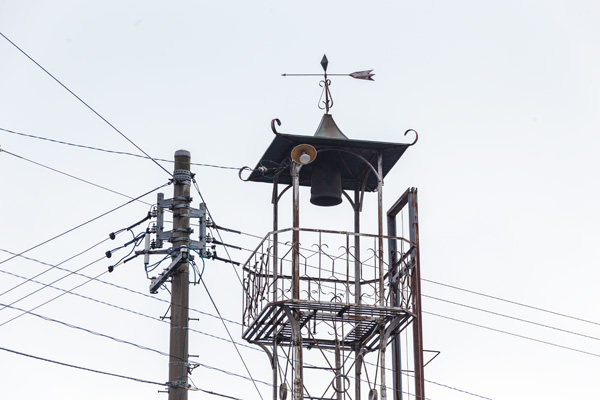

 県道203号沿い、下田交差点の東側にある公民館の敷地内に建つ櫓。浅めで大きく反りのついた四角屋根は、頂部に先端が大き目のダイヤ状に造作された避雷針と風向計、屋根飾りを有し、隅棟には蕨手が設けられている。梁は円弧状の方杖が渡されている。

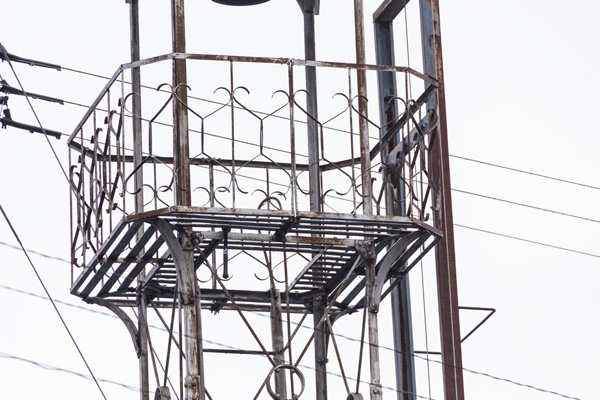

見張台は隅切りされた四角形で、高欄は手摺と下部外縁が等辺山形鋼製、垂直材が鋼管製。垂直材の間には平鋼を曲線と直線を組み合わせて造作した、やや複雑な形状の装飾が設けられている。半鐘は屋根裏中心に吊るされている。
脚は四本で、主材、水平材が等辺山形鋼製、斜材は丸鋼製でリング状のバックルで締結されている。各部位の接合はプレートを用いており、主材とはリベットで、水平材とは六角ボルトで、斜材はプレートに開けられた穴へ部材の丸鋼を内側から折り込み六角ナットで締結されている。

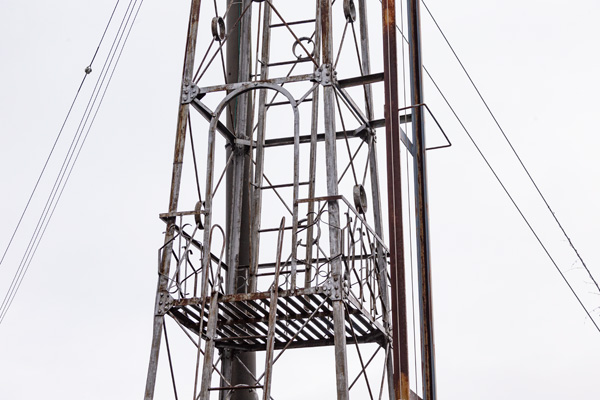

梯子は二段で上段が桁内、下段が桁外設置。中間部に張り出しの無い踊り場があり、高欄は見張台と同様の形状。下段梯子の出入口部分はアーチ状の造作がなされている。

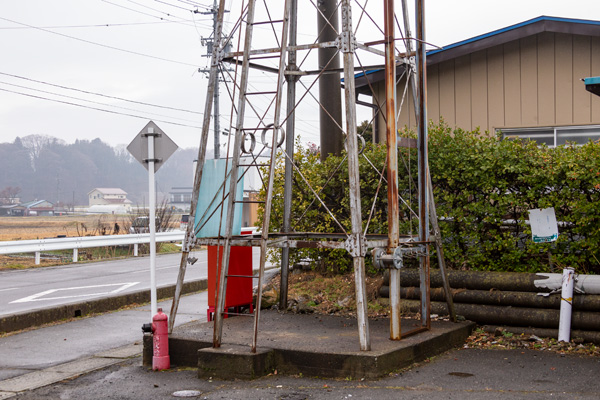

基部は梯子が桁外にあるからか、アーチ型斜材などは見られず他の節と同様の構造となっており、最下段の節は基礎との比高が少なく斜材も見られない。

全景 見張台 屋根 見張台欄干 踊り場 基部
