三ヶ田の火の見

火の見櫓

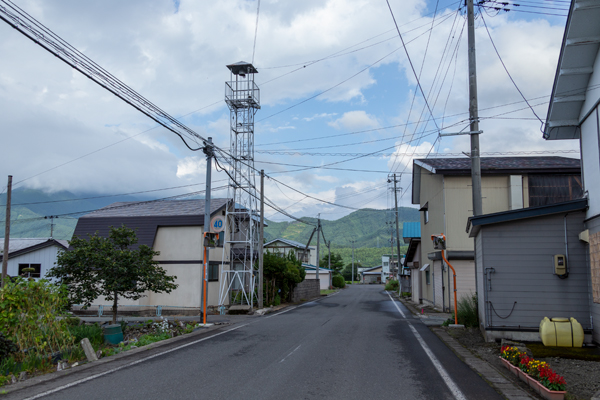

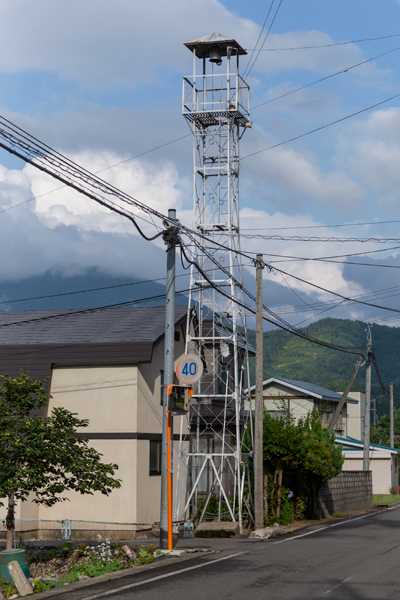

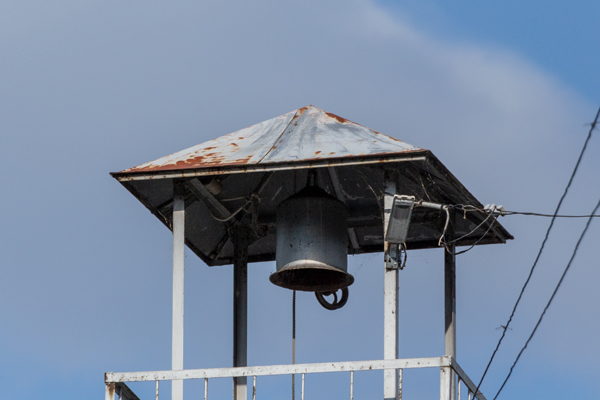

 県道191号と、米代川の支流熊沢川を隔てて並行する国道341号を結ぶ市道沿い、三ヶ田地区の東側に立つ櫓。屋根はやや浅めの四角形で、避雷針をはじめ装飾的な要素は一切設けられていない。半鐘は屋根裏中心部に吊るされている。

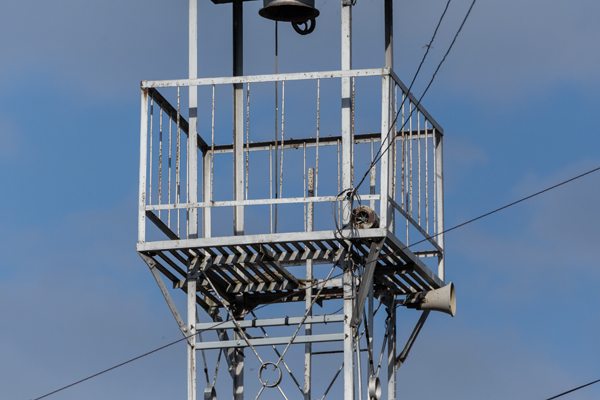

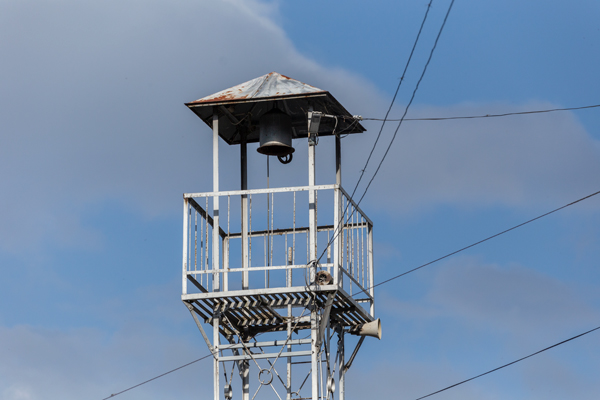

見張台は四角形で、手摺と外縁部が等辺山形鋼製、垂直材が丸鋼製。床板は平鋼を簀状に並べたもので、端部に手回し式のサイレンが設置されている。
脚は四本で、主材、水平材が等辺山形鋼製、斜材は丸鋼をリング式のバックルで締結したもの。各部位の接合はプレートにより、主材とは溶接で、水平材とは六角ボルトで、斜材はプレートを穿孔して外側から斜材を折り込んで挿入し、六角ナットで結合している。

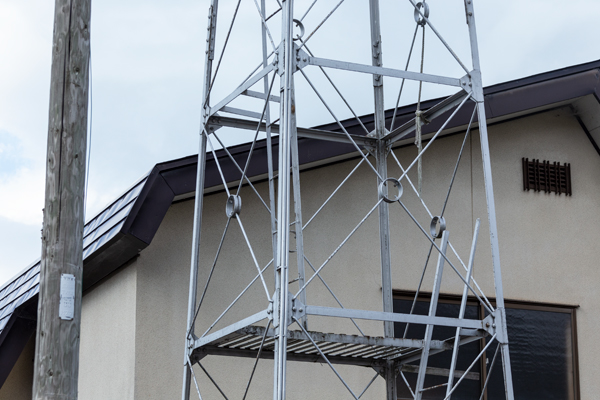

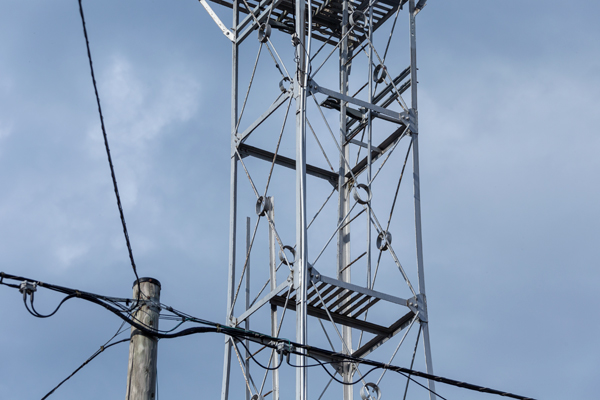

梯子は三段で、いずれも桁内設置。踊り場は、上段、下段ともに桁内の半分ほどのスペースに足場を設けたもので、高欄は設置されていない。

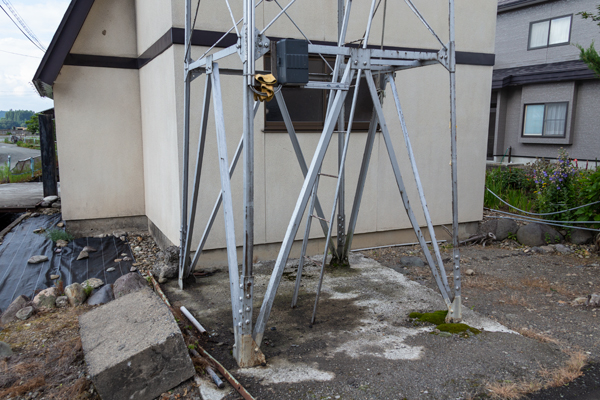

基部はΛ型に斜材が設けられているが、補剛は入れられていない。

(2019年8月訪問)

屋根 □型
半鐘 あり
見張台 □型
□型

全景 見張台 屋根 見張台高欄 踊り場(上段) 踊り場(下段) 基部
